FuSAn, Peil- und Leitstrahlanlagen

Stand 04.12.2014

Peilanlagen dienten zunächst zur Führung von Bombenangriffen. Zwei örtlich gegeneinander versetzt liegende Sender sandten jeweils einen Leitstrahl aus. Der Schnittpunkt bezeichnete die exakte Position, die ein Kampfflugzeug einhalten mußte, um zielsicher geleitet zu werden. Im weiteren Kriegsverlauf wurde die Jägerleitung immer wichtiger. Die Entwicklung gipfelte in ausgeklügelten Verfahren, die zur exakten Heranführung von Nachtjagdverbänden an einfliegende Bomberströme dienten.

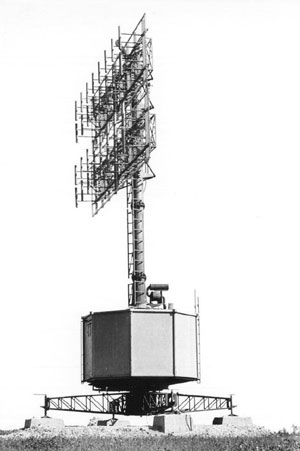

FuSAn 733 FuSAn 733
E-Meß-Sender Hans
im Hintergrund

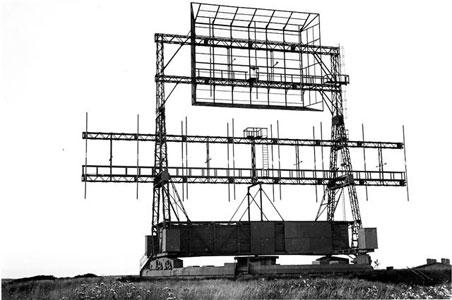

Zweistrahlbake Fridolin
Jobourg / Cotentin / F
[Fritz Trenkle]

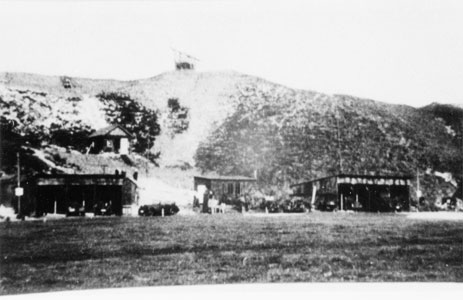

X-Bake
am Dünenfuß die Garage für die
Vermessungsfahrzeuge
Julianadorp / Den Helder / NL
[Fritz Trenkle]		 X-Bake



FuSAn der Luftwaffe, bodenständig

Bezeichnung Luftwaffe Bezeichnung
Marine		 Ab- kürz- ung Tarnname Frequenz Reichweite Peilge-
nauigkeit		 Leistung Hersteller
FuSAn 700/701     SONNE
und
ELEKTRA
FuSAn 702/703     GOLDSONNE (wurde nicht
mehr eingesetzt)
FuSAn 711     DORA         Lorenz /
DVL
FuSAn 712     KOMET 3 - 25 MHz bis
2.500 km		 ± 1,5°
FuSAn 713     BERNHARD 30 (BERNHAUBE)         Telefunken
FuSAn 721     KNICKEBEIN
(OTTOKAR)		 30,0 -
33,3 MHz		   ± 0,3°   Telefunken
FuSAn 722     ZYKLOP
(ZYKLOPFEUER)		 30,0 -
33,3 MHz		 300 km ± 0,3°
?     BLOCK-ZYKLOP 38,0 -
42,0 MHz
FuSAn 723     WOTAN-JAGD
FuSAn 724/725     BERNHARD 30,0 -
33,3 MHz		   ± 0,5° 500 W /
5 W		 Telefunken
FuSAn 726     HERMES
(HERMINE)		 31,7 -
33,1 MHz		 bis
250 km		     Lorenz
FuSAn 727/728     BODEN-TRUHE
FuSAn 729     BALDUR
FuSAn 730   FE EGON I
oder
WEITLING
FuSAn 731   FE EGON II
FuSAn 732     JAGD-FEUER
  ? nur für die Marine geplant   GOLDWEVER 6 - 20 MHz
FuSAn 733   YE HANS
E-Meß-Gerät		 38 - 42 MHz



FuSAn 724/725 FuSAn 724/725
Stützpunkt Tanne-Y
bei Hundborg
[Michael Svejgaard]
Freya Egon II
(FuSAn 731)
Stützpunkt Ginster
Glesborg / DK
(interessant sind hier die Fundamentblöcke, wie sie des öfteren an der Küste zu finden sind, so auch beim Cap d'Antifer)
[Carsten Petersen]		 Freya Egon II


UKW-Peilanlagen der Luftwaffe

Bezeichnung Luftwaffe Abkürzung Tarnname Frequenz Empfänger Hersteller
FuSAn 733 A 80, beweglich Y-Peiler HEINRICH I Kontrollpeiler 42,2 -47,8 MHz E 17 Y E.St.Rechlin
FuSAn 733 A 80, beweglich Y-Peiler HEINRICH II Kontrollpeiler 38,4 - 42,4 MHz E 17 Y + Zusatz E.St.Arnzen
FuSAn 733 A 80, ortsfest Y-Peiler HEINRICH II Kontrollpeiler 38,4 - 42,4 MHz E 16 ZY + Zusatz E.St.Arnzen
FuSAn 733 A 80a, beweglich Y-Peiler TORNADO Kontrollpeiler 36,5 - 49,0 MHz SADIR R 87 C Telefunken
FuSAn 733 A 80b, beweglich   Pulm A 25,0 - 66,6 MHz E 53 ULM A Telefunken
FuSAn 733 A 80b1, beweglich   Pulm SI 25,0 - 37,5 MHz SADIR R 87 D Telefunken
FuSAn 733 A 80b2, beweglich   Pulm SM 36,1 - 66,7 MHz SADIR R 87 C Telefunken
FuSAn 733 A 80c, beweglich   Pulm S 36,5 - 49,0 MHz SADIR R 87 C aptiert Telefunken
FuSAn 733 A 80d, beweglich   Pulm ZY 38,4 - 42,3 MHz FuPeil G. 80d Telefunken
FuSAn 733 A 80e, beweglich   HEINRICH III Kontrollpeiler 40,4 - 42,0 MHz E 16 aptiert E.St.Arnzen
FuSAn 733 A 80f, beweglich   HEINRICH IV Kontrollpeiler 40,4 - 42,0 MHz E 16 ZY + ZVG 16 E.St.Arnzen /
FFO
FuSAn 733 A 81a, beweglich   Pulm Sk 66,6 - 120 MHz SADIR R 87 W aptiert Telefunken
FuSAn 733 A 81bb1, beweglich   Pulm Sk 70 - 120 MHz SADIR R 87 E Telefunken
FuSAn 733 A 81b2, beweglich   Pulm Skk 100 - 180 MHz SADIR R 87 H Telefunken


Adcock-Peilanlagen der Luftwaffe

Bezeichnung Tarnname / Typ Frequenz
kHz-Bereich		 Frequenz
MHz-Bereich		 Empfänger Hersteller
FuPeil A 40, ortsfest Typ 153 N 300 - 600 kHz   E 383 N = EP 2 Telefunken /
NVK
FuPeil A 40a, ortsfest Typ 174 N 300 - 600 kHz   E 468 N Telefunken
FuPeil A 40b, ortsfest FLIEGE 190 - 580 kHz   E 473 F 4/40 Telefunken
FuPeil A 40c, ortsfest WESPE 190 - 580 kHz   E 473 F 4/40 Telefunken
FuPeil A 40d, ortsfest URAN I 190 - 600 kHz   V 1 / V 3 Lorenz
FuPeil A 40d, mot. Gerät 1129 190 - 600 kHz     Lorenz
FuPeil A 40e, ortsfest 174 bF 190 - 600 kHz   V 1 / V 8 Telefunken
FuPeil A 40e, ortsfest URAN II 190 - 600 kHz   FuPeil E 9 Telefunken
FuPeil A 40f, beweglich STETTIN A 190 - 600 kHz   FuPeil E 3 Lorenz
FuPeil A 40g, beweglich STETTIN B 190 - 600 kHz   FuPeil E 3 Telefunken
FuPeil A 40h, beweglich HÜTTE IIIa 75 - 1500 kHz   LwEa MARTA L Telefunken
FuPeil A 50, ortsfest Typ 233 N 300 - 600 kHz   E 468 N Telefunken
FuPeil A 50a, ortsfest Typ 233 aF 190 - 600 kHz   V 1 / V 3 oder FuPeil E 3 Telefunken
FuPeil A 50b, ortsfest Typ 233 fF 190 - 600 kHz   FuPeil E 3 Telefunken
FuPeil A 50c, ortsfest Typ 233 gF 190 - 600 kHz   FuPeil E 3 Telefunken
FuPeil A 60a, ortsfest Typ 233 F 75 - 750 kHz   E 538 F 1/39 Telefunken
FuPeil A 60b, ortsfest Typ 233 bF 75 - 750 kHz   E 555 F 1/40 Telefunken
FuPeil A 60c, ortsfest Typ 233 cF 72,5 - 527 kHz   E 556 F 1/40 Telefunken
FuPeil A 60d, ortsfest Typ 233 eF 72,5 - 527 kHz   E 585 F 2/40 Telefunken
FuPeil A 70, ortsfest Typ 351 bF 2.500 - 6.400 kHz   Kw Ea aptiert Telefunken /
DVG
FuPeil A 70a, ortsfest Typ 351 aF 2.500 - 6.400 kHz   Kw Ea aptiert Telefunken
FuPeil A 70b, ortsfest Typ ? 2.800 - 11.000 kHz 2,9 - 25,3 MHz SCHWABENLAND Lorenz
FuPeil A 70b, beweglich Typ 1124 2.900 - 11.000 kHz   E 49644 Lorenz
FuPeil A 70d, beweglich Typ 104 F = HÜTTE I 1.560 - 10.200 kHz   Kw Ea aptiert Telefunken
FuPeil A 70e, beweglich Typ 104 aF =
HÜTTE I		 1.560 - 10.200 kHz   Kw Ea aptiert Telefunken
FuPeil A 70f, beweglich Typ 104 bF = HÜTTE I 1.560 - 10.200 kHz   Kw Ea aptiert Telefunken
FuPeil A 70g, ortsfest Typ ? 2.400 - 15.800 kHz   Spec. 801 Gr NVK / Loew
FuPeil A 70h, beweglich HÜTTE II 6.180 - 25.300 kHz   Kw Ea aptiert Telefunken
FuPeil A 70k, beweglich Typ ? 1.500 - 25.000 kHz   E 52a = KÖLN A Telefunken


Adcock-Peilanlagen der Marine

Bezeichnung Frequenz
kHz-Bereich		 Frequenz
MHz-Bereich		 Hersteller
NVA-LWH / 36 mit E 398 N 75 - 1.000 kHz   NVA
NVA-LWH / 38 mit EP apt. 150 - 600 kHz   NVK
NVK-KWU / 37 mit E 390 Gr.
(bzw. Spez. 801 Gr.)		   1,5 - 16,6 MHz NVK
NVK-KWH / 40   3,5 - 18,8 MHz NVK




Peil-Anlagen der Luftwaffe in Flugzeugen / Schiffssuchgeräte

Bezeichnung Luftwaffe Tarnname Frequenz Leistung Meßentfernung
Keine FMG Nr. ROSTOCK 120 MHz   30 km
  ATLAS
  PROF. SCHERZER 125 MHz
  WENDELSTEIN 125 MHz 8 Watt



Kennungs-Geräte der Luftwaffe

Bezeichnung Luftwaffe Tarnname Frequenz Leistung Meßentfernung
  BODENANTON 53 560 MHz
  BODENANTON 80 368 MHz


Leitstrahl-Anlagen der Luftwaffe, bodenständig

Abkürzung Tarnname Frequenz
Y- Peiler TORNADO - Kontrollpeiler
YE WOLFGANG - E-Mess - Gerät
Y PAULCHEN - Zweistrahlbake
Y WOTAN II - Zweistrahlbake 42 - 48 MHz
Y WOTAN III - Zweistrahlbake
Y FRIDOLIN - Vielstrahlbake
  DREHBAKE M 261 - 268 MHz


Notsende-Anlagen der Luftwaffe

Bezeichnung Tarnname Frequenz Leistung kHz Hersteller
NSG 1 WESPE I   6 Watt 500 kHz
NSG 2 WESPE II   8 Watt 500 kHz Frieseke &
Höpfner
NSG 2a     8 Watt 500 kHz Philipps
NSG 2c   4,863 MHz 6 Watt   Loewe /
Opta
NSG 3 WESPE f 4,863 MHz 4 Watt   Loewe /
Opta
NSG 4 JÄGER 58,4 - 58,8MHz     Rhode &
Schwarz
NSG 4c   42,2 - 42,3 MHZ 0,3 Watt
NSG 4 d   42,2 - 42,3 MHZ 0,3 Watt


Funkfeuer der Luftwaffe

Bezeichnung Luftwaffe Tarnname Frequenz Leistung Hersteller
S 297 N   272 - 333 kHz 30 Watt Telefunken
S 298 N   272 - 333 kHz 200 Watt Telefunken
S 299 N   272 - 333 kHz 750 Watt Telefunken
S 339 N   254 - 366 kHz 500 Watt Telefunken
S 340 N   254 - 366 kHz 250 Watt Telefunken
LS 100/108 - 100 W.S.   200 - 1200 kHz 100 Watt Lorenz
S 366 Bs -
Sa 1500/111 - 1,5 kW.S.a		   100 - 600 kHz 1500 Watt
100-600 Watt		 Telefunken
und
Lorenz



Funklandeanlagen der Luftwaffe

Bezeichnung Werkbezeichnung Aufgabe Frequenz Entwickelt Hersteller
FuBl  EBl 1    30,0 – 33,3 MHz 1933 Lorenz
FuBl  EBl 2     1935 Lorenz
FUBl  1  EBl 3   30,0 – 33,3 MHz 1938 Lorenz
FuBl  I/T 119 N  Blindfluglandeanlage   1935 Telefunken
Bl

1941

Siemens /
LGW
FuBl  2 F EBl 3 F



Lorenz
FuBl  2 G EBl 3 G



Lorenz
FuBl  2 H EBl 2 u. EBl 3



Lorenz
FuBl  3 F EBl 3 F



Lorenz
FuBl  EBl 3 H   30,3 – 33,4 MHz



Lorenz
Ful EB 4



Lorenz



Leitstrahl-Anlagen, bzw. Ansteuerungs-Sender der Luftwaffe

Bezeichnung Frequenz Leistung Hersteller
S 29353 38,0 MHz 5 Watt Lorenz
S 342 N = EZS 1 38,0 MHz 5 Watt Telefunken
S 35272 = EZS 2 38,0 MHz 5 Watt Lorenz



Einflugzeichen-Sender der Luftwaffe

Bezeichnung Frequenz Leistung Hersteller
BS 06853 33,3 MHz 500 Watt Lorenz
S 341N 33,3 MHz 500 Watt Telefunken
BS 38834 = AS 1 (?) 30,0 - 33,3 MHz 500 Watt Lorenz
500W UKV L 30,0 - 34,8 MHz 500 Watt Lorenz
S 422 F2/39 =
URACH = AS 2		 30,0 - 33,3 MHz 120 Watt Telefunken
BERTA I/4m 67,0 - 77,0 MHz 80 Watt Telefunken
BERTA I/7m 42,2 - 46,2 MHz 150 Watt Telefunken
BERTA I/7,5m 39,4 - 43,4 MHz 150 Watt Telefunken
BERTA II/4m 67,0 - 77,0 MHz 500 Watt Telefunken
BERTA II/7m 42,2 - 46,2 MHz 800 Watt Telefunken
BERTA II/7,5m 39,4 - 43,4 MHz 800 Watt Telefunken
AS 3 30,0 - 34,8 MHz 120 Watt Lorenz
AS 4 30,0 - 33,3 MHz 500 Watt Lorenz



Wartefunkfeuer bzw. Gleitpfadsender der Luftwaffe

Bezeichnung Frequenz Leistung Hersteller
S 342 38,0 MHz 80 Watt Telefunken
S ? 35,0 - 38,0 MHz 80 Watt Lorenz



Leitstrahl-Anlagen des Heeres

Bezeichnung Heer Abkürzung Tarnname Frequenz Peilge-
nauigkeit
FuG 502 Y- Peiler MAUS I
  Y- Peiler MAUS II 27 MHz (Empfänger)
300 MHz (Sender)		 ± 2,0°
    ELEFANT II
