Funkmeßortungsgeräte der MarineStand 23.03.2010 Eigentlich für den Bordbetrieb entwickelt, wurden neben den
Marineausführungen der Luftwaffen-Flugmeß- und Flakzielgeräte auch die
Fernsuchgeräte im Landeinsatz verwendet. Siehe auch Tabellen unter dem Kapitel
Flugmeldegeräte der FREYA Familie . FuMO 3 CALAIS ZERSTÖRER - DREHSÄULE (ZERSTÖRERDREHSÄULE)
FuMO 4 SAMOS - CALAIS 0
FuMO 62 HOHENTWIEL S
FuMO 63 HOHENTWIEL K
Funkmeßgeräte (SeeTakt)Landanlagen
|
Alte Bezeichnung |
Bezeichnung Marine |
Tarnname | Frequenz | Leistung | Meßentfernung | Peilgenauigkeit | Hersteller |
FMG 39 G (gL) | FuMO 21 | 368 MHz | 1 kW | 4 - 8 km | |||
FMG 39 G (gO) | FuMO 22 | 368 MHz | 1 kW | 8 - 16 km | |||
FMG 39G (gP) | FuMO 23 | 368 MHz | 9 kW | 8 - 16 km | |||
FMG 40 G (gL) | FuMO 24 | 368 MHz | 8 kW | 15 - 20 km | |||
FMG 40 G (gM) | FuMO 25 | 368 MHz | 8 kW | 12 - 18 km | |||
FMG 40 G (gO) | FuMO 26 | 368 MHz | 8 kW | 20 - 25 km | |||
FMG 40 G (gP) | FuMO 27 | 368 MHz | 8 kW | 20 - 25 km | |||
FMG 40 G (gS) | FuMO 28 | 368 MHz | 8 kW | 10 - 16 km | |||
FMG 41 G (gU) | FuMO 29 | 368 MHz | 8 kW | 5 - 7 km | Gema | ||
FMG 42 G (gU) | FuMO 30 | 368 MHz | 8 kW | 6 - 8 km | Gema | ||
FMG G (gL) | FuMO 31 | SOPHIE | 368 MHz | 400 kW | 15 - 20 km | ||
FMG G (gL) | FuMO 32 | 368 MHz | 125 kW | 20 - 25 km | |||
FMG G (gM) | FuMO 33 | 368 MHz | 125 kW | 20 - 40 km | |||
FMG G (go) | FuMO 34 | 125 kW | 40 - 50 km | ||||
FuMO 41 | SEGLER I | 3.330 MHz | 15 kW | 20 - 30 km | |||
FuG 200 | FuMO 61 | HOHENTWIEL U | 556 MHz | 30 kW | 8 - 10 km | Lorenz | |
FuG 200 | FuMO 62 | HOHENTWIEL S | 545 - 567 MHz | 30 kW | 8 - 10 km | ± 2-3° | Lorenz |
FuG 200 | FuMO 63 | HOHENTWIEL K | 545 - 567 MHz | 30 kW | 12 - 20 km | ± 1-2° | Lorenz |
FuG 200 | FuMO 65 |
HOHENTWIEL U1
oder HOHENTWIEL U2 |
545 - 567 MHz | 30 kW | 10 - 12 km | Lorenz | |
FuG 202 | FuMO 71 | LICHTENSTEIN BC | 476 MHz | 1,5 kW | 2 - 5 km | Telefunken | |
FuG 202 | FuMO 72 | LICHTENSTEIN BC | 476 MHz | 1,5 kW | 2 - 6 km | Telefunken | |
FuG 224 | FuMO 81 | BERLIN S und BERLIN LAMPE |
3.330 MHz | 15 kW | 20 - 30km | Telefunken | |
FuG 224 | FuMO 82 | BERLIN K I | 3.330 MHz | 15 kW | 30 - 40 km | Telefunken | |
FuG 224 | FuMO 83 | BERLIN U I | 3.330 MHz | 15 kW | 15 - 20 km | Telefunken | |
FuG 224 | FuMO 84 | BERLIN UII | 3.330 MHz | 15 kW | 15 - 20 km | Telefunken | |
Versuchsmodell | BERLIN E | ||||||
KOBOLD II | |||||||
KOBOLD III | |||||||
NEULING SUPER |
|||||||
Versuchsmodell | SEGLER II | Telefunken | |||||
Versuchsmodell | SEEROSE | Telefunken |

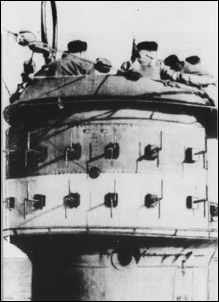

FuMO 29 und Funkpeildrehrahmen-PA an einem U-Boot-Turm [Fritz Trenkle / Fürstenfeldbruck] |
Alte Bezeichnung FuMG (Seetakt) |
Bezeichnung Marine FuMO (Seetakt) |
Tarnname | Frequenz | Leistung |
Meßent- fernung |
E-Meß- genauigkeit |
Peilge- nauigkeit Seite |
Hersteller |
FuMO 101 | SEEART GUSTAV | rd. 368 MHz | 125 kW | 16 - 26 km | ± 5-10° | Gema | ||
DÜNKIRCHEN (g) | 330 - 430 MHz | 400kW | 30 - 40 km | ± 150 m | NVK | |||
DÜNKIRCHEN (c) | 180 - 250 MHz | 1.000 kW | 16 - 20 km | NVK | ||||
BARBARA | 3.300 MHz | 15 kW | 40 - 80 km | Telefunken | ||||
FuMO 111 | BARBARA I | 3.300 MHz | 15 kW | 40 - 60 km | NVK | |||
BARBARA II | 3.300 MHz
/ 1.200 MHz |
15 kW / 30 kW |
40 - 60 km | Telefunken | ||||
nur in Planung | BARBARA D |
